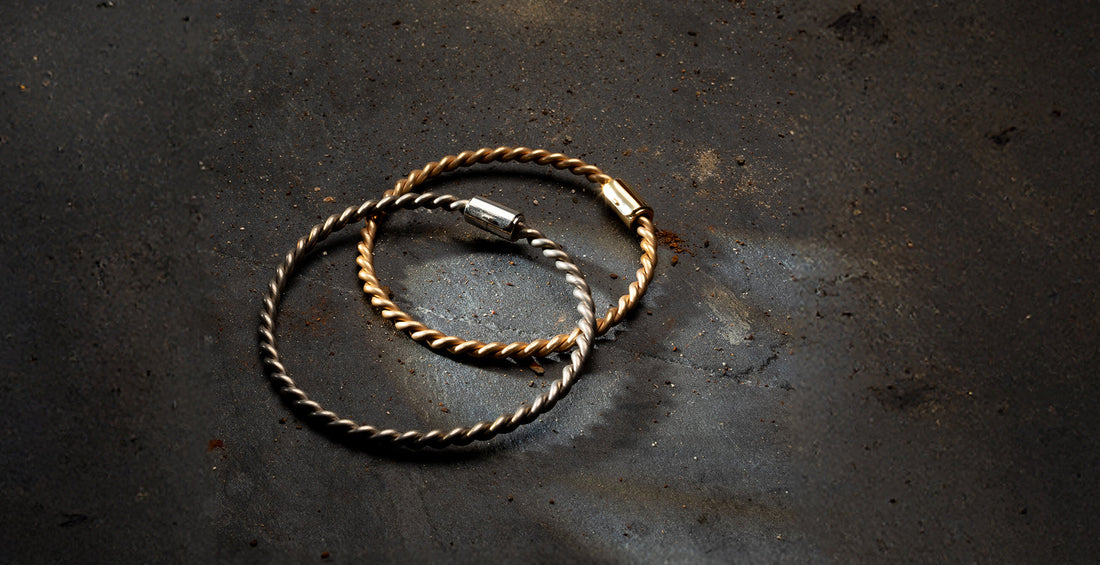

Comment examiner la fréquence des <tc>coudée</tc> royaux ?

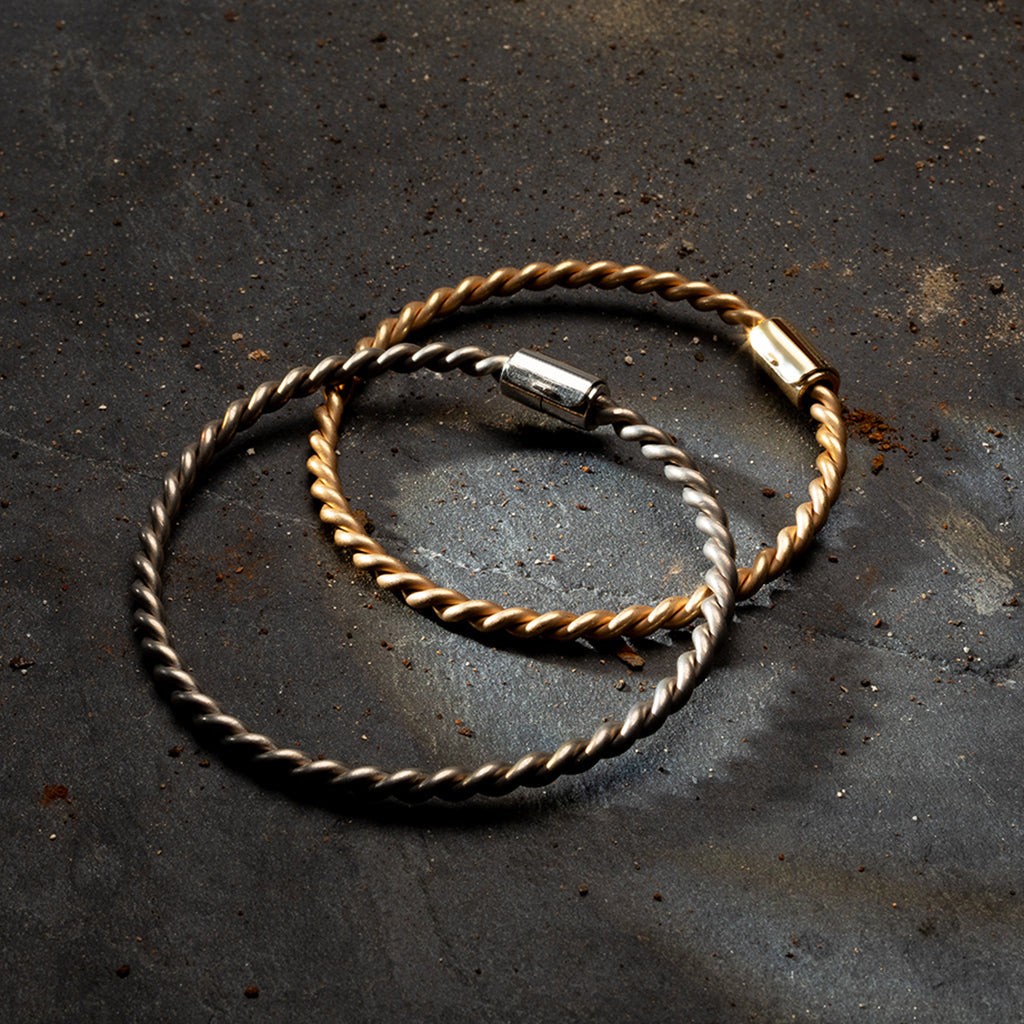

Pour vérifier si le soi-disant «coudée royal » (c'est-à-dire une bague ou un autre élément dont la longueur de circonférence correspond à celle du royal coudée) « résonne » réellement à la fréquence déclarée (on trouve le plus souvent des informations autour de 144 MHz), il est possible d'utiliser plusieurs méthodes de mesure dans le domaine de la radiotechnique et de l'électronique w.cz. (hautes fréquences). Voici quelques méthodes et conseils.

Utilisation d'un analyseur d'antenne (antenna analyzer)

1. Équipement :
   • Il est préférable de disposer d'un analyseur d'antenne couvrant la bande VHF (par exemple, jusqu'à 200–300 MHz).
   • Les modèles populaires (comme le mini-VNA, NanoVNA, RigExpert, etc.) permettent de mesurer le coefficient d'onde stationnaire (SWR) et le paramètre de réflexion (S11) dans une plage de fréquences donnée.
   html
2. Connexion :
   • Si vous avez un anneau en fil de longueur «coudéedu roi », vous pouvez essayer d'en faire une « boucle » et de le connecter à la sortie de l'analyseur par un court segment de câble coaxial, en veillant à assurer une connexion appropriée (par exemple, à l'aide d'un support spécialement préparé ou d'une sonde de couplage).
   • Vous pouvez également utiliser un couplage capacitif ou inductif – c'est-à-dire ne pas connecter l'anneau directement, mais le rapprocher d'une bobine ou d'une « boucle » de mesure de l'analyseur, afin d'enregistrer la fréquence à laquelle un minimum de transmission (ou un maximum du signal réfléchi) se produit.
3. Mesures :
   • Balayez la plage de fréquences de, disons, 50 MHz à 200 MHz et observez à quelles fréquences un « creux » (minimum) clair apparaît dans la caractéristique S11 (ou un maximum S21, si nous avons la possibilité de mesurer en deux points).
   • Si une fréquence de résonance claire existe autour de 144 MHz, cela devrait être visible sur le graphique.
4. Interprétation du résultat :
   • Si l'anneau avait une fréquence de résonance bien définie autour de 144 MHz, vous verrez un minimum clair.
   • Cependant, il faut garder à l'esprit qu'en pratique, un tel anneau "nu" peut avoir plus d'une résonance (cela dépend m.in. de la forme, de la section du fil, de la qualité des contacts, des conditions ambiantes).

Méthode avec un appareil de type GDO (Grid Dip Oscillator)

1. Équipement :
   • GDO classique (actuellement moins populaire, mais encore rencontré parmi les radioamateurs).
2. Principe de fonctionnement :
   • Ce dispositif génère un signal w.cz.dans une large gamme et mesure le « déclin » (dip) du courant de la grille (dans les anciennes constructions à lampes) ou un effet analogique dans les versions à transistors - au moment où le circuit testé entre en résonance avec le signal généré.
3. Procédure de mesure :
   • Placer l'anneau (coudée royal) près de la bobine GDO.
   • Accorder le générateur dans la plage d'environ 100–200 MHz et observer si à un certain moment l'indicateur (le compteur intégré dans le GDO) montre un dip clair.
   • Lire alors la fréquence (ou la valeur approximative sur l'échelle de l'appareil).
4. Avantages et limitations :
   • Méthode simple, mais nécessite un peu d'expérience, car le GDO nécessite un « bon ressenti » de la distance de la sonde par rapport à l'objet testé pour que la mesure soit fiable.
   • La précision de la lecture de la fréquence dépend de la qualité et de l'étalonnage du GDO.

Utilisation d'un générateur de signal et d'une sonde de champ (mètre de champ)

1. Équipement :
   • Générateur w.cz. avec possibilité de régler la fréquence dans une plage de par exemple 100–200 MHz et de réguler la puissance.
   • Simple sonde de champ (Field Strength Meter) ou même une petite antenne réceptrice avec un récepteur de type SDR (Software Defined Radio) connecté.
2. Procédure :
   • Vous réglez le générateur sur la fréquence choisie et placez un anneau à proximité (quelques centimètres à quelques dizaines de centimètres).coudée.
   • En changeant la fréquence du générateur autour de 140–150 MHz, vous observez le niveau du signal dans la sonde.
   • Lorsque vous atteignez la fréquence de résonance, le niveau du signal enregistré par la sonde (ou la chute du signal, selon la conception du circuit) peut changer de manière significative.
3. Précision :
   • La méthode est plus « artisanale » et peut nécessiter plusieurs essais, mais elle permet de détecter le résonance près de la bande attendue.

Facteurs à prendre en compte

1. Environnement :
   • La résonance peut varier selon que l'anneau est tenu à la main, posé sur un bureau, à quelle distance il se trouve d'objets métalliques, etc.
   • Plus la fréquence est élevée, plus ces facteurs ont de l'importance.
2. Précision de fabrication :
   • La fréquence de résonance dépend également du diamètre ou de la section du fil.
   • L'impact dépend aussi de la qualité de la connexion des extrémités (si l'anneau est soudé) et de la présence d'une couche d'oxydes sur la surface.
   • La résonance réelle peut légèrement différer des 144 MHz théoriques (par exemple, 142 ou 146 MHz).
3. Mesure vs. « théorie énergétique » :
   • Lorsque nous parlons du cube royal dans un contexte ésotérique ou radiesthésique, les valeurs souvent citées (par exemple, 144 MHz) proviennent de théories liées à la géométrie sacrée ou à ce qu'on appelle « l'harmonie cosmique ».
   • Dans une mesure strictement physique, il peut s'avérer que la résonance se situe plutôt autour de 140 ou 150 MHz.
   • La résonance peut également être à peine perceptible si l'anneau ne respecte pas les dimensions exactes ou s'il n'est pas considéré comme un circuit résonant classique.
4. Répétabilité :
   • Pour obtenir un résultat répétable, il est préférable d'effectuer les mesures dans les mêmes conditions (même position de l'anneau, même distance par rapport à l'appareil, etc.).

Résumé

La méthode la plus simple et la plus claire consiste à utiliser un analyseur d'antenne ou un VNA (Analyseur de Réseau Vectoriel), qui permettra de voir précisément à quel endroit se trouve le minimum ou le maximum de la caractéristique liée au résonance.

• GDO (Grid Dip Oscillator): C'est un outil traditionnel pour les radioamateurs – assez simple à utiliser, bien que moins précis que les analyseurs modernes.
• Générateur + sonde: C'est une méthode également possible, bien qu'elle nécessite plus d'improvisation et soit moins « automatique ».

Rappelez-vous qu'en pratique, obtenir une résonance « pure » idéale autour de 144 MHz peut être difficile. Des différences de quelques MHz sont normales en fonction de la précision de la fabrication de l'anneau et de l'environnement de mesure dans lequel il se trouve.

Si vous souhaitez vous assurer que votre coudée résonne à une fréquence spécifique, essayez de trouver quelqu'un (par exemple, un radioamateur, un ingénieur en électronique w.cz.) avec l'équipement de mesure approprié. Une courte session commune avec un analyseur permettra de déterminer clairement la fréquence de résonance réelle.
